Настройка адаптера Teleofis ER108-L4U

Адаптер Teleofis ER108-L4U настраивается так же, как и любое коммуникационное устройство, поддерживающее работу в режиме прозрачного TCP-клиента. Здесь приведены более подробные инструкции, с отсылками к конфигурационным утилитам этого адаптера. Адаптер настраивается согласно руководству через собственный web-интерфейс.

1. Получить пароль для регистрации универсального LAN-адаптера (TCP-клиента). Это можно сделать запросом в техподдержку.
2. Зарегистрировать устройство в Системе. При выборе способа подключения необходимо выбрать "Универсальный LAN-адаптер".
3. После успешной регистрации система сообщит IP-адрес и порт для подключения. Их также можно потом посмотреть в настройках устройства в Системе.

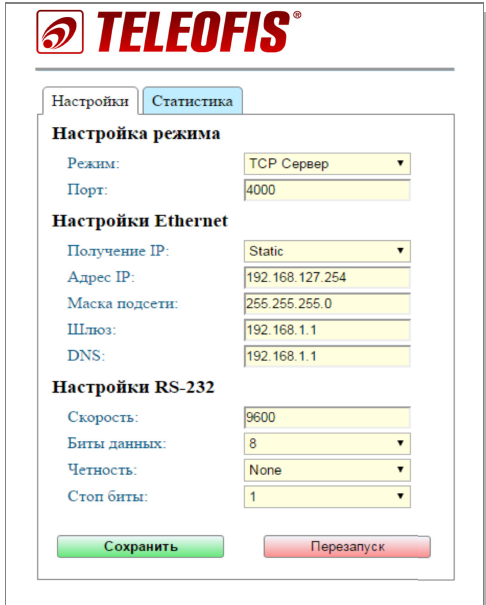

4. Далее - настройка самого адаптера. Особенности открытия web-интерфейса настройки зависят от конфигурации локальной сети и более подробно описаны в руководстве адаптера. Окно настройки выглядит примерно так:

000021

5. В окне указываем режим "TCP Клиент". В появившихся полях указываем IP-адрес и порт, полученные на шаге № 3.
6. В разделе "Настройки RS-232" указываем параметры соединения с подключаемым устройством: скорость обмена, чётность и т.п. Эти данные не могут быть изменены из системы Энергоатлас, поэтому важно на этом этапе ввести их правильно.
