Библиотеки элементов и фигур Мнемосхематора

Библиотеки элементов и фигур для рисования мнемосхемы содержат схематические изображения основного технологического оборудования, приборов и материалов.

Для построения мнемосхемы Вы можете использовать элементы из следующих библиотек функциональных основных элементов:

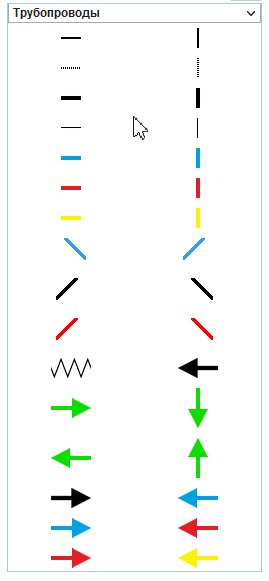

Трубопроводы - Содержит различные линии стрелки. Например: красный цвет обычно используется для труб теплоснабжения, синий для водоснабжения, а желтый для газоснабжения, стрелки применяются для указания направления и т.д.\

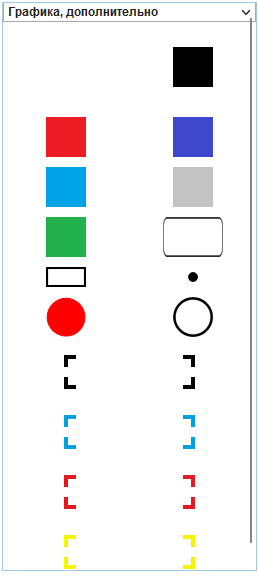

Графика, дополнительно - Содержит элементы для изменения цвета фона, геометрические фигуры и пр.

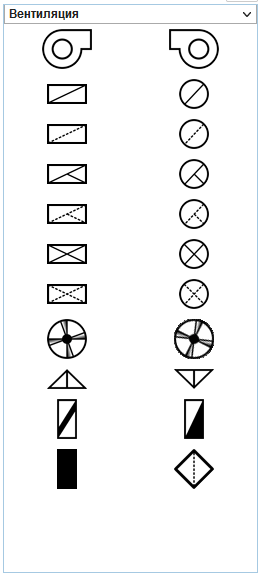

Вентиляция - Содержит различные элементы для отображения схем вентиляции.

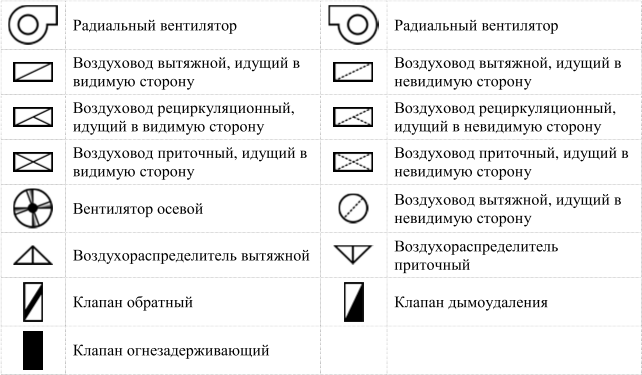

Вентиляция	Краткий перечень обозначений

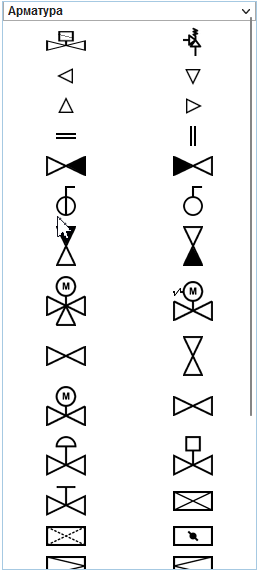

Арматура - Содержит большой выбор различной арматуры для труб.

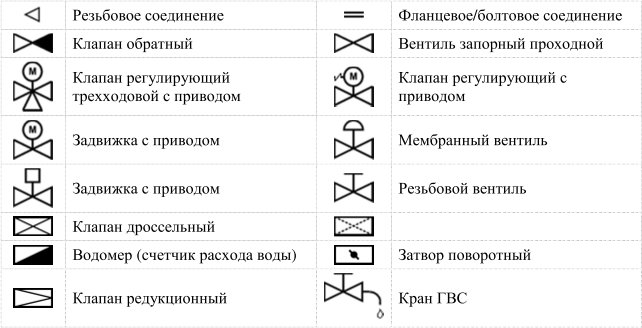

Арматура	Краткий перечень обозначений

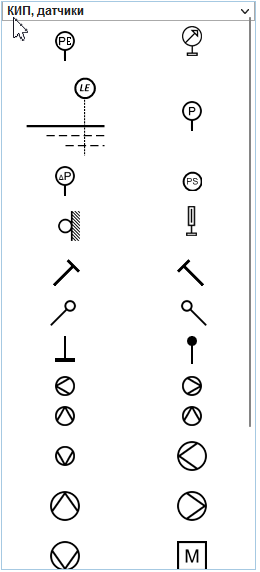

КИП, датчики - содержит различные датчики и элементы соединения

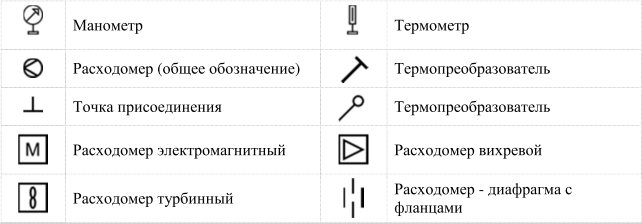

КИП, датчики	Краткий перечень обозначений

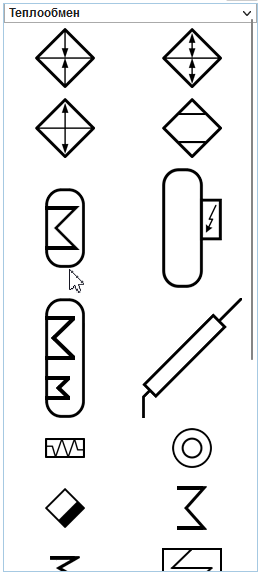

Теплообменное оборудование - схематичные элементы для отображения различного теплообменного оборудования.

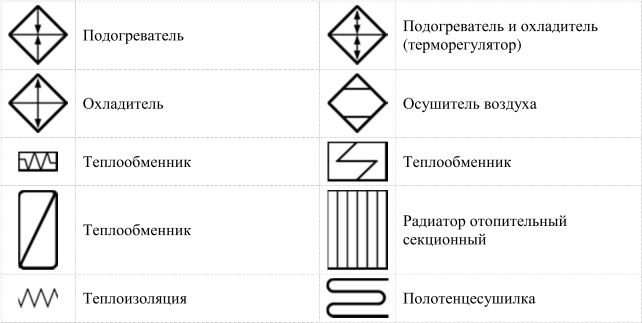

Теплообменное оборудование	Краткий перечень обозначений

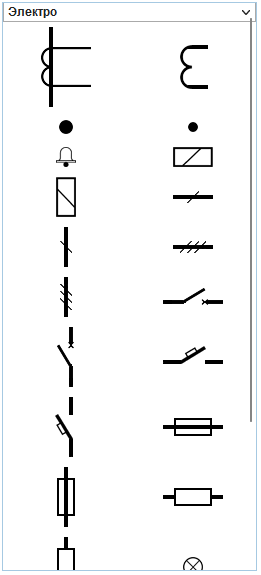

Электро - схематичные элементы для отображения различного электрического оборудования.

Электро	Краткий перечень обозначений

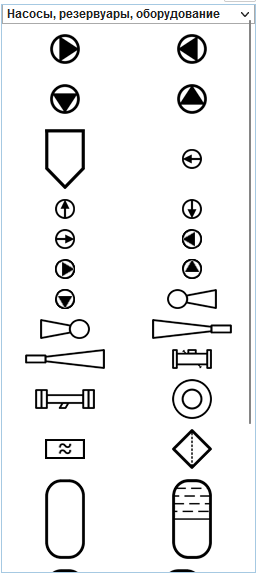

Насосы, резервуары, оборудование - схематичные элементы для отображения различного водопроводного оборудования.

Насосы, резервуары, оборудование	Краткий перечень обозначений

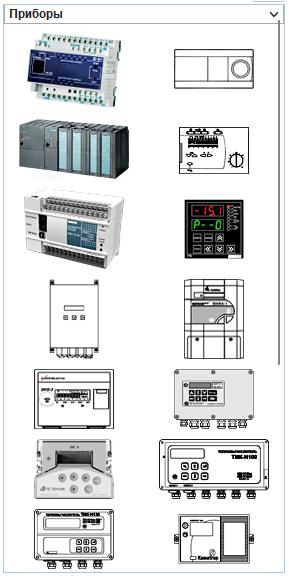

Приборы - схематичное изображение и фото различных приборов.

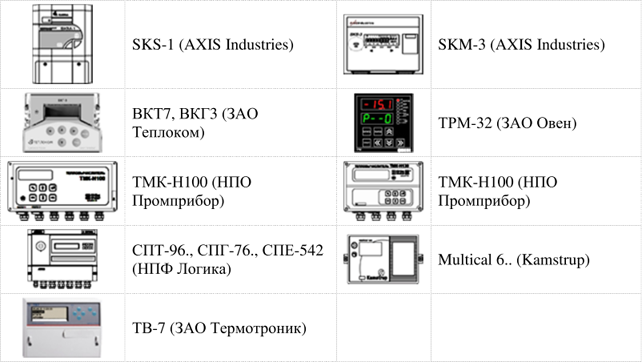

Приборы	Краткий перечень обозначений

Элементы управления - различные элементы предназначенные для управления непосредственно с мнемосхемы. | Элементы управления | | :-------------: | |

УГО	Краткий перечень обозначений
	Записываемый параметр - произвольное значение -поле с помощью которого можно записать значение в записываемый параметр.
	Записываемый параметр - предустановленное значение - кнопка с помощью которой можно записать предустановленное значение в записываемый параметр. Можно добавить несколько параметров. Каждому параметру соответствует отдельная кнопка.
	Мультикнопка - отличие от предыдущей кнопки, в том что кнопка всегда одна при добавлении нескольких параметров.
	Ползунок - предоставляет возможность управлять параметром перемещением ползунка.

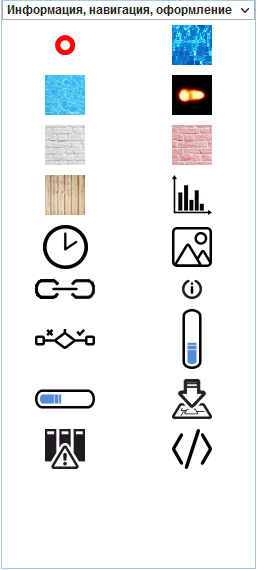

Информация, навигация, оформление - различные элементы для динамического отображения информации на мнемосхеме.

Информация, навигация, оформление

УГО	Краткий перечень обозначений
	Аварийная метка - графический элемент с анимацией.
	Изображение пламени
	Изображение кирпичной кладки
	Изображение воды
	Изображение воды
	Изображение кирпичной кладки
	Изображение древесины
	График - элемент позволяющий разместить на мнемосхеме график.
	Дата-время - элемент позволяющий разместить на мнемосхеме дату и время.е
	Встраиваемое изображение - элемент позволяет разместить на мнемосхеме любое ваше изображение.
	Внутренняя ссылка - позволяет добавить ссылку на мнемосхему для перехода на другую мнемосхему.
	Примечания схемы - позволяет разместить на мнемосхеме элемент при нажатии на который, отображает необходимую вам информацию.
	Условный оператор - элемент будет выводить информацию (текст, картинку, цветную лампу) при выполнении определенных условий для параметра.
	Индикатор вертикальный - позволяют отображать на мнемосхеме уровень заполнения относительно выбранного параметра в заданном диапазоне.
	Индикатор горизонтальный - позволяют отображать на мнемосхеме уровень заполнения относительно выбранного параметра в заданном диапазоне.
	Импорт элементов другой схемы - элемент с помощью которого можно импортировать на текущую мнемосхему все элементы другой мнемосхемы.
	События на объекте - добавляет на мнемосхему таблицу аварий и событий текущей компании (подробно Просмотр событий и аварий компании).
	iFrame - добавляет на мнемосхему область в которой отображается сторонний контент заданный с помощью url в формате http(s).

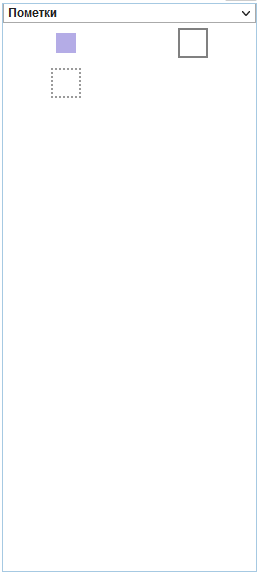

Пометки - элементы с помощью которых отображается информация на мнемосхеме.

Пометки

УГО	Краткий перечень обозначений
	Невидимый - позволяет добавить на мнемосхему элемент для отображения текста или значения(й) параметра(ов).
	Сплошное выделение - рамка со сплошной линией.
	Пунктирное выделение - рамка с пунктирной линией.

Кроме имеющихся элементов вы можете самостоятельно загрузить собственные в виде изображений. Для этого в основном окне Редактора мнемосхем в верхем меню необходимо перейти в раздел "Базовые элементы" и выбрать "Изображения", пункт меню "Классы" предназначен для создания собственных библиотек на подобии вышеперечисленных.

Внимание! Данный пункт меню доступен только пользователям с правами супер-администратора.

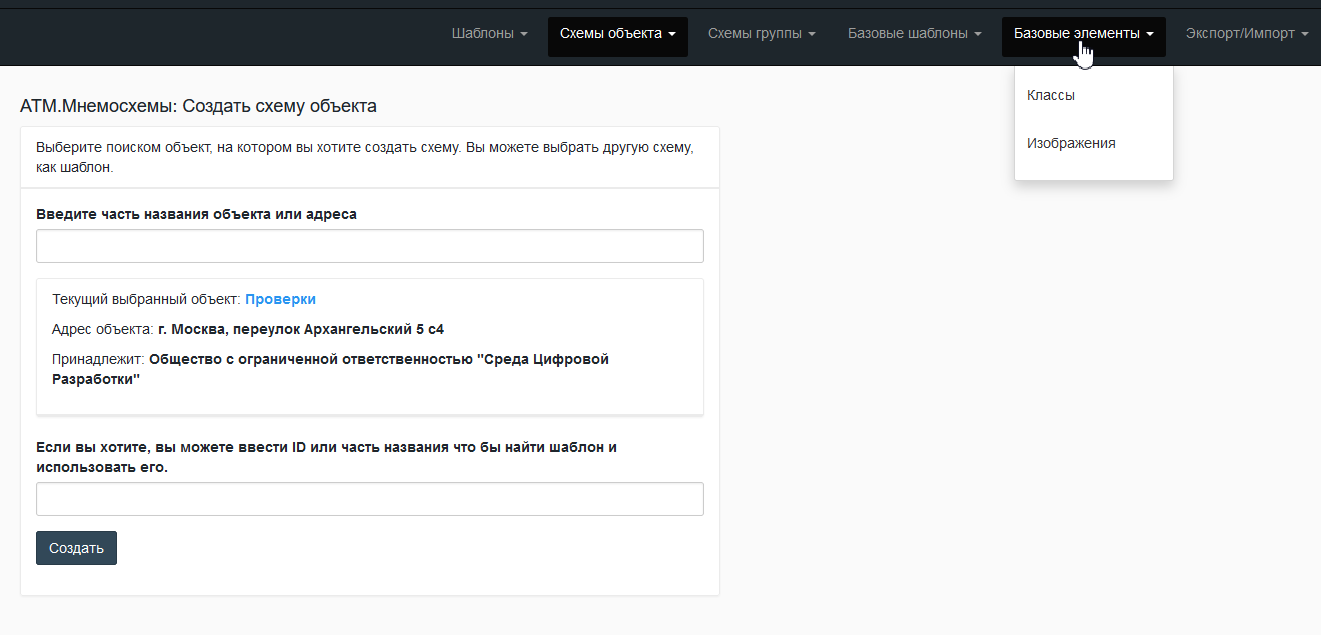

Выбор пункта меню загрузки собственных изображений в библитеки элементов мнемосхематора\

Окроется окно со списком имеющихся изображений, где в правом верхнем углу находится кнопка "Добавить новое изображение".

Список изображений элементов мнемосхематора\

При нажатии на кнопку "Добавить новое изображение" открывается диалог добавления собственного изображения.

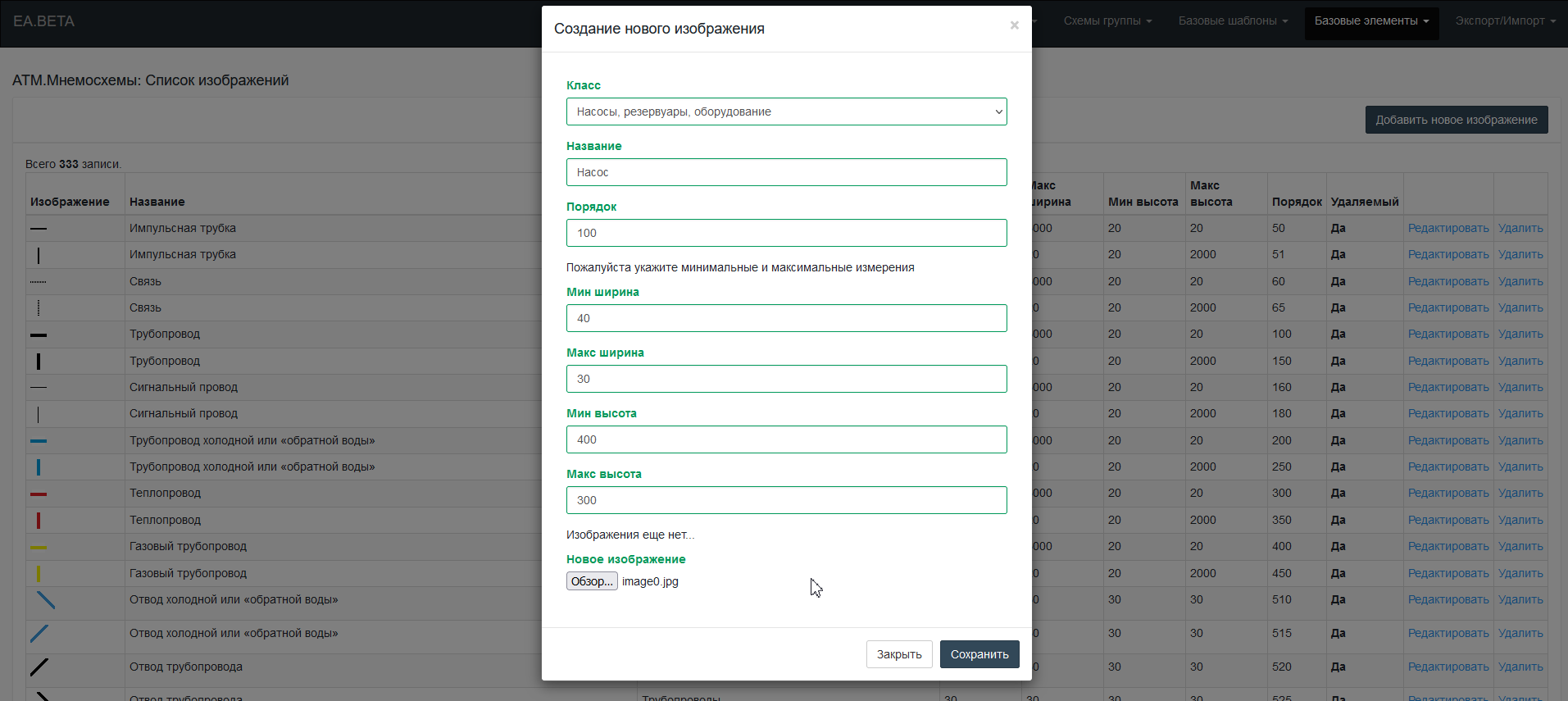

Диалог добавления собственного изображения элемента\

После заполнения соответствующих полей (все обязательные) необходимо нажать кнопку "Сохранить". Элемент появится в той библиотеке которую выбрали при добавлении.
