Пример создания аварийного события¶
Рассмотрим создание аварийного события на примере контроля предельного значения любого параметра. Отметим, что выбранный для контроля параметр может быть как реально измеренным, так и «составным», т.е. произвольно введенным пользователем ранее.
Для построения пьезометрических диаграмм используется измеренное значение давления в магистрали. Повышение давления в магистрали считается созданием аварийной ситуации со стороны теплосети с опасностью возникновения прорывов. Создаём аварийное событие и оповещение по этому параметру.
Нажимаем ссылку «Настройки аварийных критериев» в закладке «Настройки» на странице объекта. Создаем новое аварийное событие, нажав кнопку
на странице вверху списка аварийных событий Узла учета 1
(подробно Создание нового аварийного события).
Процесс создания аварийного события мы можем условно разделить на три шага:

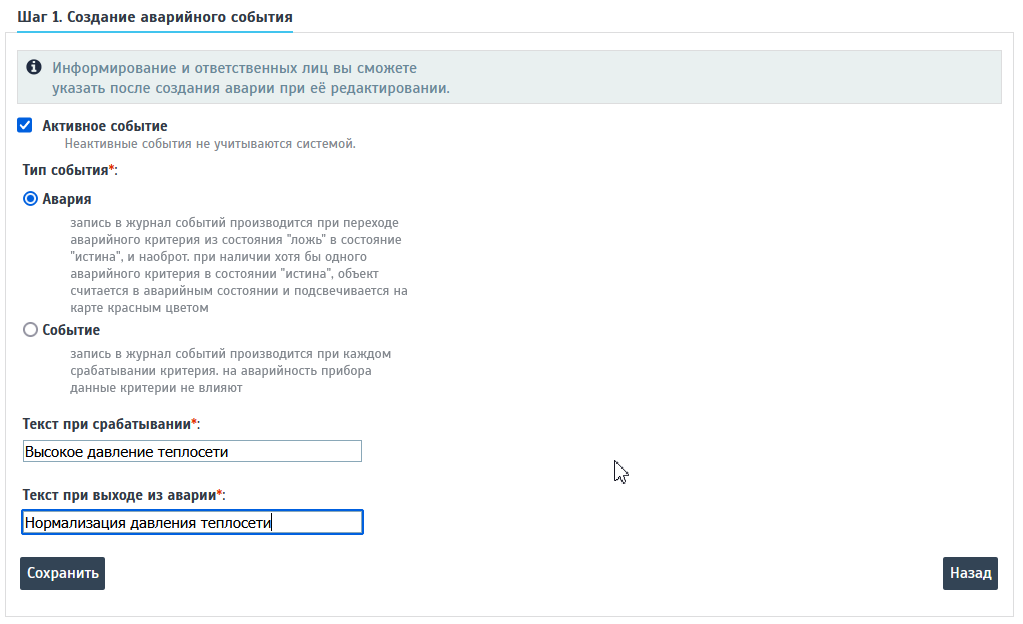

Шаг 1. В открывшемся окне настройки включаем новую аварию, введя наименование новой аварии - "текст при срабатывании", данном случае - «Высокое давление теплосети». А "Текст при выходе из аварии" - «Нормализация давления теплосети»** (При рассылке аварийных сообщений SMS, E-mail, архивации событий, используются эти наименования аварийных событий).
Нажимаем кнопку "Сохранить" и сразу переходим ко второму шагу.
Шаг 2. В открывшемся окне "Создание формулы", описываем условие возникновения аварийного события. В данном случае «Давление в первом трубопроводе (P1)>6». Нажимаем кнопку «Ок» для выхода из редактора и логическая формула будет проверена системой на корректность и сохранена.
Создание формулы возникновения события

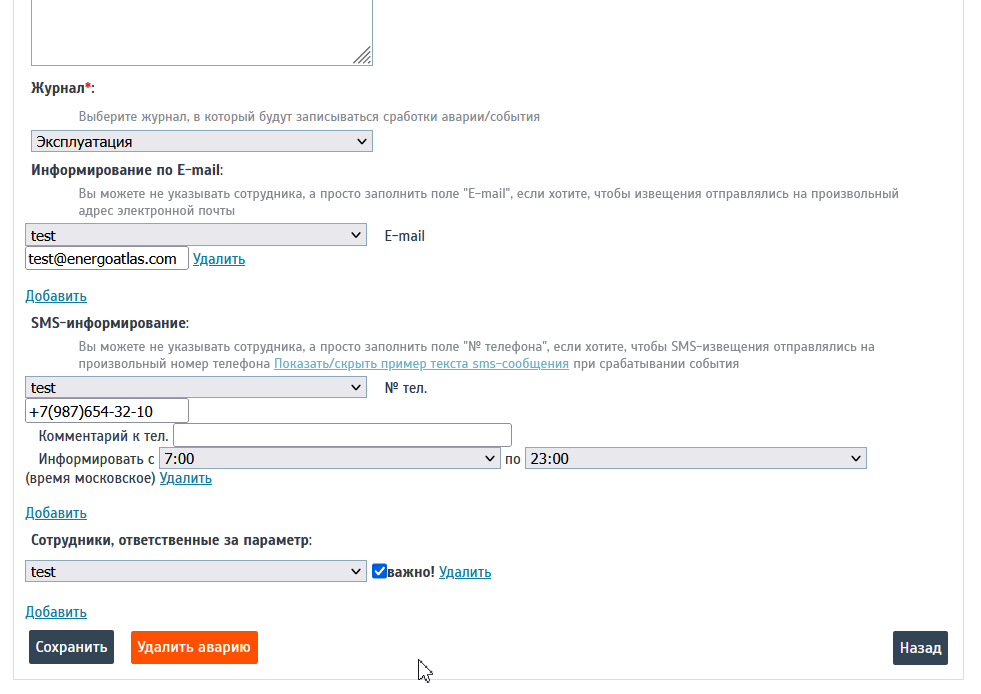

Определяем порядок информирования сотрудников об аварийном событии с помощью кнопки «Добавить» и выбора имени сотрудника компании из ниспадающего меню.
Результат. Для завершения редактирования аварийного параметра сохраняем настройки аварийного события нажатием кнопки «Сохранить» окна управления и переходим к списку всех аварийных параметров узла учета, где мы можем увидеть появление нашего нового аварийного события с введенными настройками.

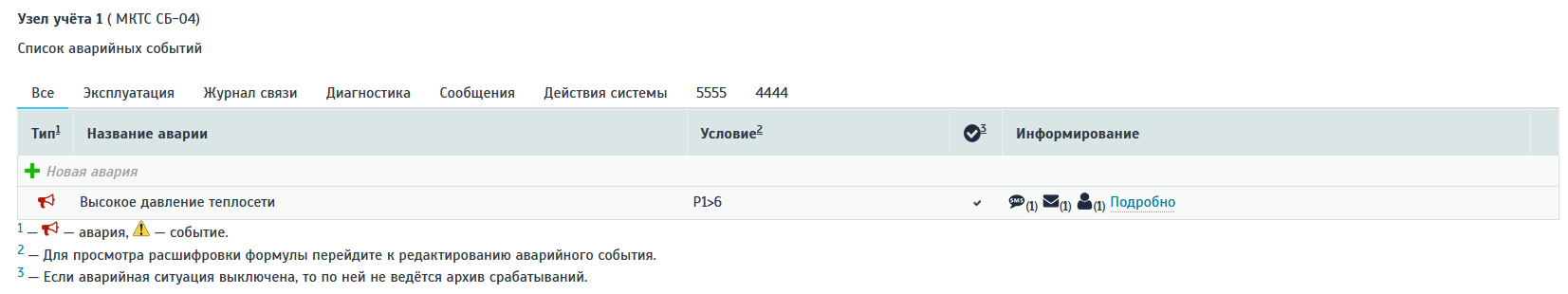

Созданное событие в общем списке аварийных событий узла учета
