Работа со схемами и дашбордами¶

Технологические мнемосхемы и дашборды являются важными инструментами для обеспечения надёжности, эффективности и безопасности объекта. Они превращают большие объемы данных с удалённых устройств в понятную картину для диспетчера, инженера или руководителя.

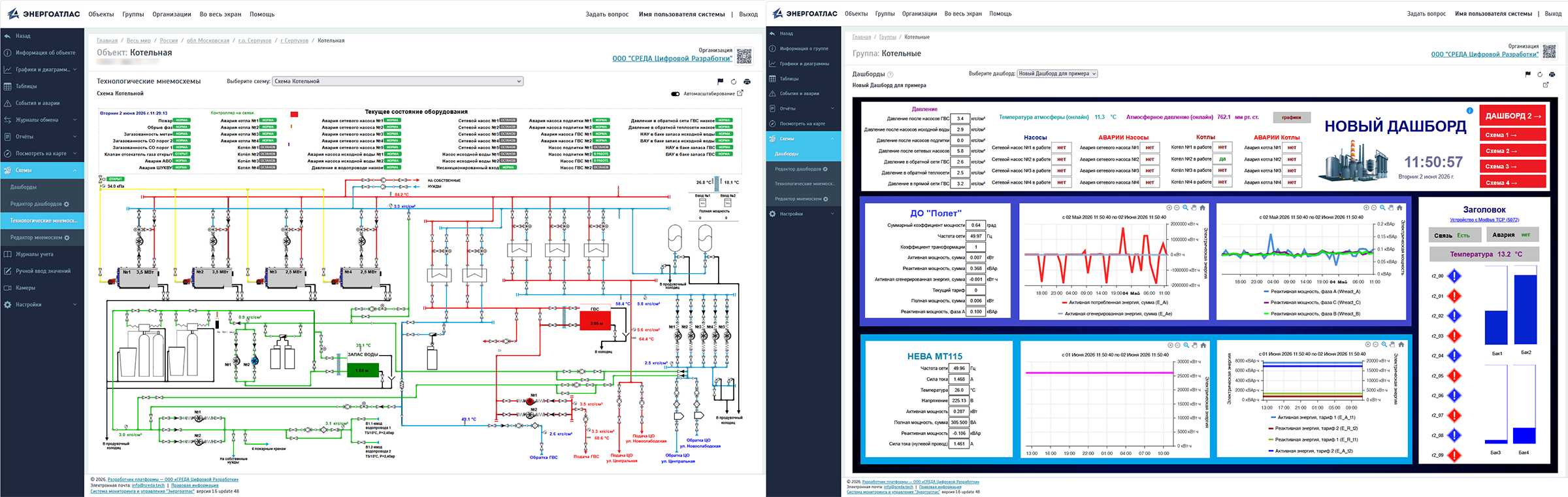

Технологические мнемосхемы — это графические изображения для упрощенной, но точной схемы вашего объекта с текущими («живыми») данными.

Мнемосхемы нужны, чтобы:

Видеть процесс целиком (наглядная картинка)
Мгновенно находить проблемы
Управлять удалённо
Следить за «живыми» данными в контексте

Дашборды — это визуальные панели, которые собирают и отображают ключевую информацию с разных устройств и объектов.

Дашборды нужны, чтобы:

Контролировать эффективность
Сравнивать объекты между собой
Видеть динамику и тренды
Принимать решения быстро

Создание схем¶

Энергоатлас предлагает пользователю возможность создания своих и редактирования готовых (шаблонных) технологических мнемосхем.

Шаблоны¶

При регистрации устройства система автоматически считывает его настройки и на основе этих данных предлагает одну из стандартных шаблонных схем подключения из рекомендованных производителем.

Правильно настраивайте оборудование на объекте. От этого зависит не только корректная работа устройств (например, точный подсчёт потреблённой энергии), но и правильное отображение шаблонной технологической схемы.

При необходимости можно восстановить (заново добавить) шаблонную схему в настройках объекта во вкладке «Настройка схем и отчетов».

Редакторы¶

Важно!

Доступны только при наличии соответствующих прав (подробнее о правах — в разделе «Пользователи и роли»).

Вход в редактор осуществляется через вкладки левого меню «Редактор мнемосхем» и «Редактор дашбордов».

Редактор предоставляет возможность:

Редактировать существующий шаблон
Создавать новую мнемосхему или дашборд
Импортировать и экспортировать мнемосхему или дашборд
Удалять мнемосхему или дашборд

В схемах объекта доступны только параметры устройств этого объекта. В группе — только параметры узлов учёта, включённых в эту группу. Это исключает случайное использование чужих данных при создании визуализаций.

Подробнее о редакторе — в разделе «Редактор мнемосхем».

Просмотр схем¶

Для просмотра схем нужно перейти во вкладку «Схемы» левого меню.

При переходе в раздел вы попадаете на вкладку «Технологические мнемосхемы» или «Дашборды» в зависимости от настроек. Настроить выбор схем можно во вкладке «Настройка схем и отчетов» отдельно для каждого объекта или группы.

Содержание вкладок «Технологические схемы» и «Дашборды»:

Заголовок, определяющий объект или группу (1)
Выпадающий список схем (для данного объекта или группы) (2)
Название выбранной схемы (3)
Схема (4)
Иконка для открытия схемы в полноэкранном режиме в отдельной вкладке (5)

Если для конкретной схемы в редакторе включено масштабирование, появляется переключатель автомасштаба (6). При его активации схема подстроится под размеры окна так, чтобы всю схему было видно целиком.

Обновление и отображение данных на схеме:

Квантование аналоговых данных (температура, напряжение, давление и т.п.): по умолчанию — 15 минут.
Дискретные сигналы отображаются в мгновенном значении. Время их обновления зависит от пропускной способности каналов связи и производительности SaaS-сервиса и обычно не превышает нескольких секунд.
При потере связи с объектом система продолжает отображать последние корректно измеренные значения параметров до восстановления коммуникации.
Если устройство не регистрирует какие-либо параметры, на месте их значения отображается прочерк.
