Вкладка «Информация об объекте»¶

В данной вкладке кратко представлена информация об объекте мониторинга.

Для удобства информация разделена на 3 горизонтальные вкладки: «Общая информация», «Данные с объекта» и «Паспортизация».

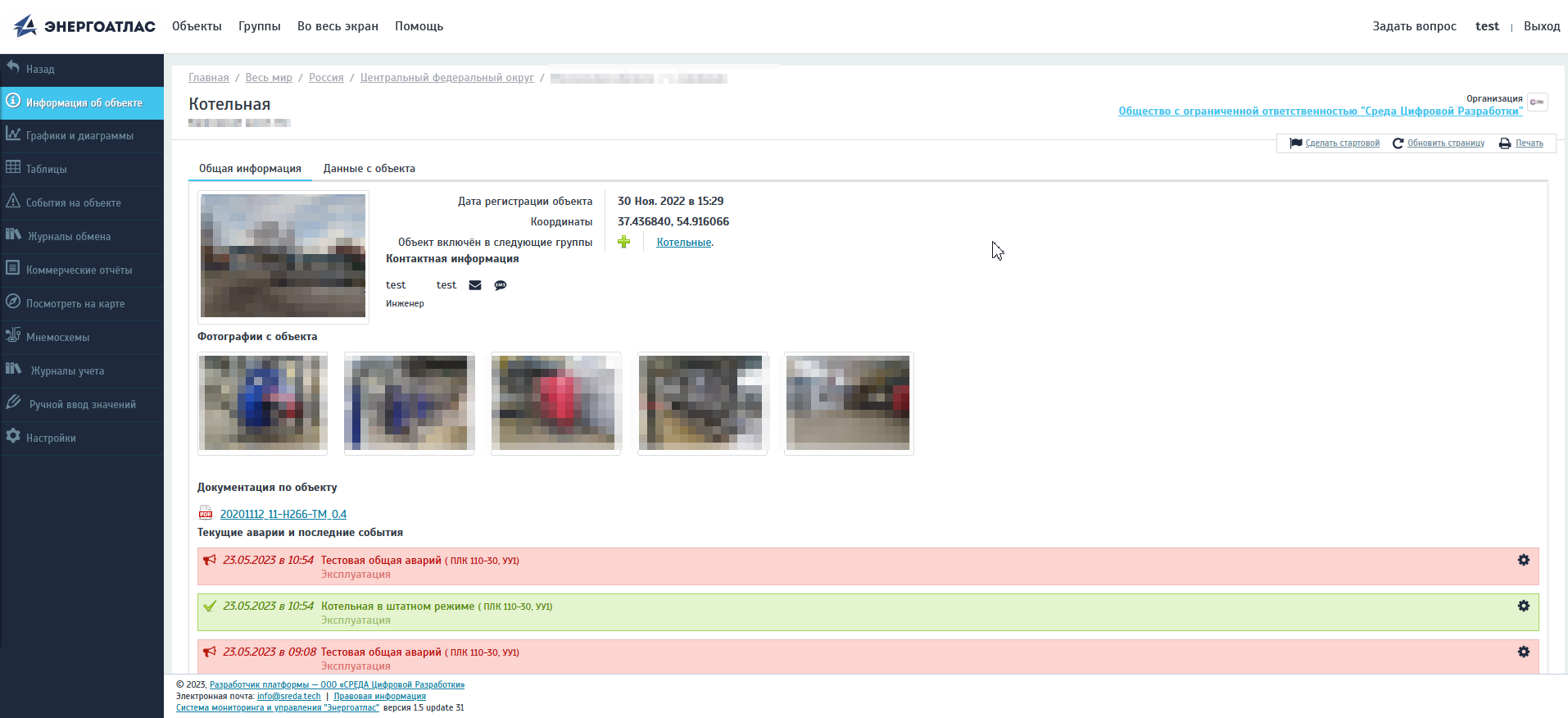

1. Общая информация¶

В данной вкладке по умолчанию отображаются только дата и время регистрации объекта в системе Энергоатлас и географические координаты его местонахождения.

Информация о типе объекта будет отображена, если заполнить соответствующие поля во вкладке «Общие настройки».

Изображение объекта загружается во вкладке «Паспортизация».

Если узлы учёта объекта включены в группу (или группы), их названия отобразятся ссылками для автоматического перехода к соответствующей группе. Иконка в виде зелёного плюса позволит сразу перейти на вкладку «Добавление узлов учёта в группу». (Подробнее о работе с группами см. раздел "Страница группы".)

• Контактная информация¶

В этом блоке перечислены ключевые специалисты, ответственные за эксплуатацию объекта, или представители аварийной службы.

Назначение ответственных производится в подразделе «Сотрудники в блоке контактной информации» раздела Общие настройки объекта. (Регистрация сотрудников выполняется в разделе «Пользователи и Роли».)

Отправка сообщения сотруднику¶

Для отправки электронного письма сотруднику наведите мышь на иконку , для отправки SMS-сообщения — на иконку

Важно

Право отправки сообщений предоставлено только пользователям с правами администратора.
Факт отправки и получения SMS фиксируется в системном журнале.

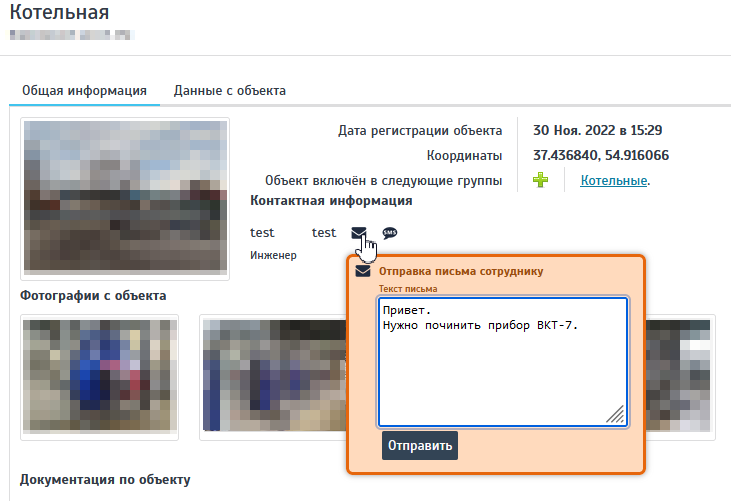

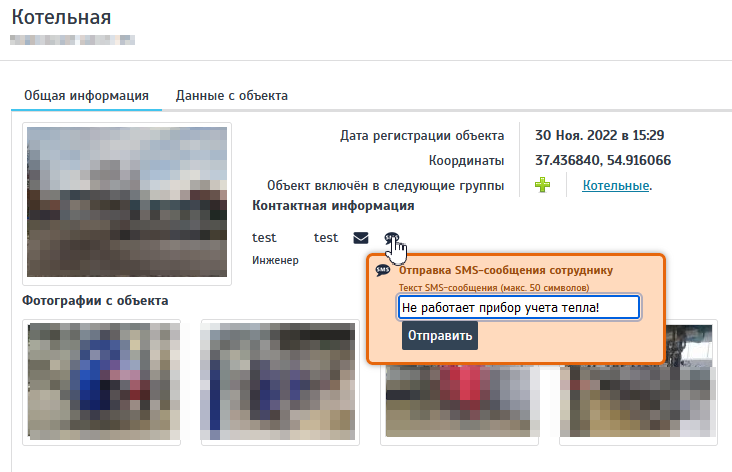

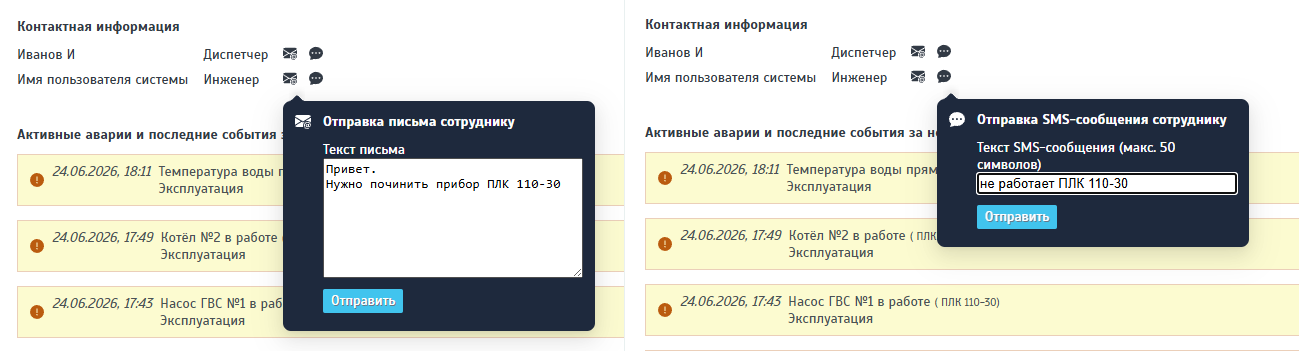

Пример отправки сообщения сотруднику, ответственному за объект:

• Активные аварии и последние события за неделю¶

Для оперативного контроля сообщений в нижней части вкладки расположен информационный блок со списком активных аварий и событий за последние 7 дней.

Справа от сообщения находится иконка — она открывает страницу настроек этого сообщения. Подробнее о редактировании аварийных событий описано в разделе «Настройки аварийных критериев».

Чтобы просмотреть полный список событий, нажмите кнопку «Смотреть все события» в конце списка — это переведёт вас на вкладку События на объекте.

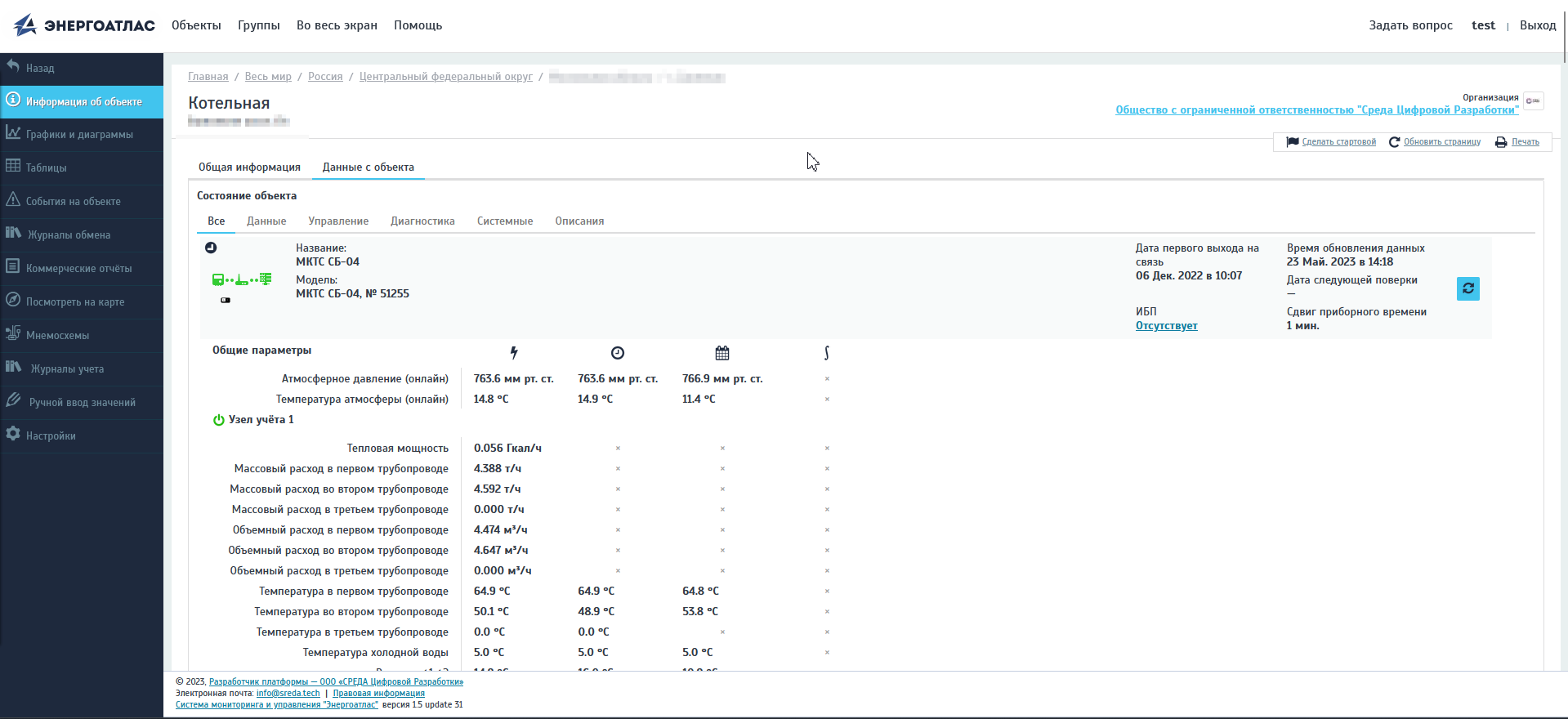

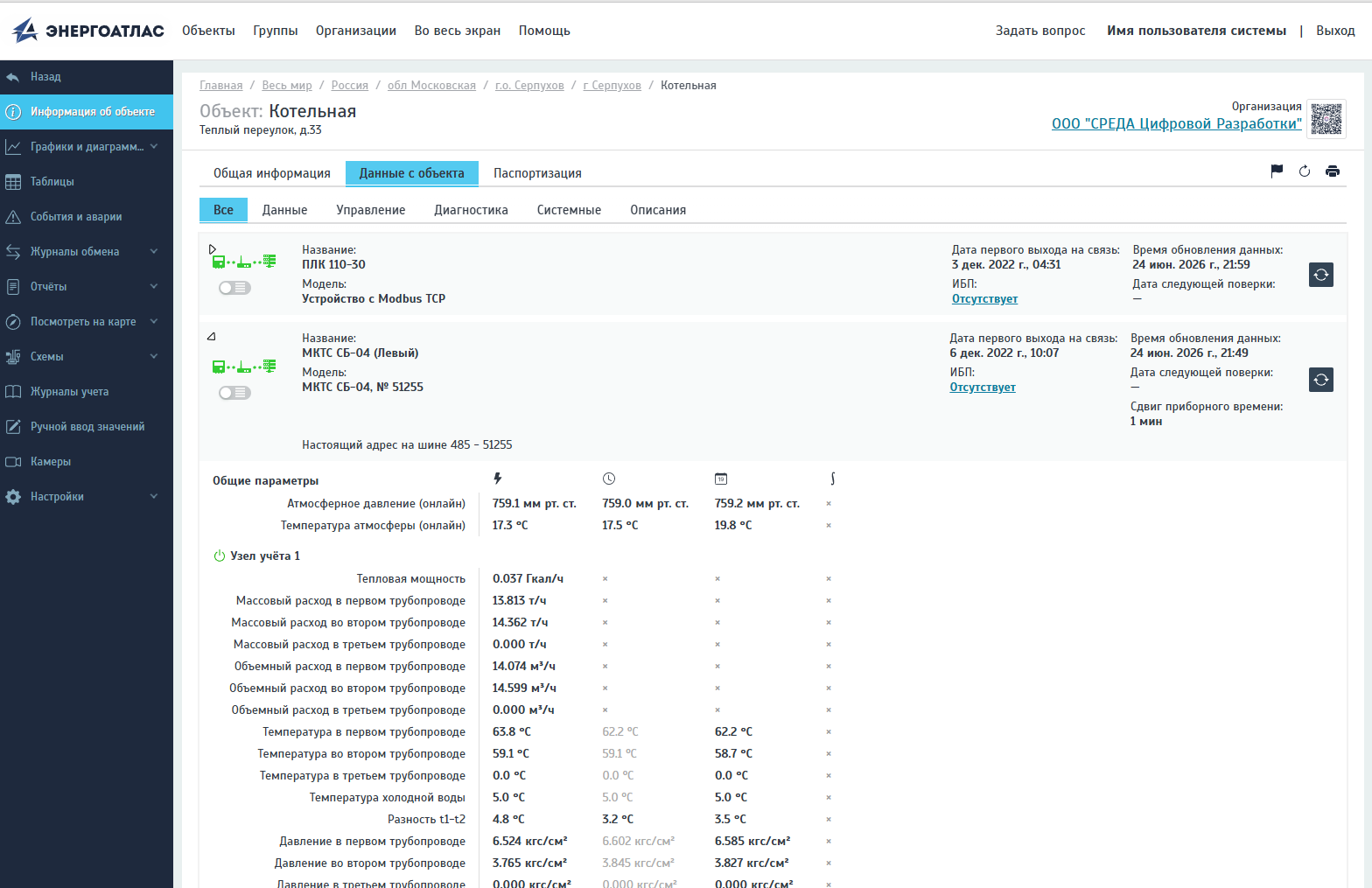

2. Данные с объекта¶

На этой вкладке все измеряемые параметры представлены в табличном виде.

Построчно перечислены все параметры, доступные для измерения прибором, установленным на объекте.
Включены как общие параметры, так и параметры по отдельным узлам учёта (например, при учёте тепловой энергии).

Система Энергоатлас автоматически получает эти данные из текущих измерений.

Квантование данных

В базовой конфигурации шаг квантования для аналоговых данных (температура, давление, напряжение и т.п.) составляет 15 минут.
Обновление дискретных сигналов зависит от каналов связи и обработки SaaS-сервисом и обычно не превышает нескольких секунд.
При потере связи с объектом отображаются последние полученные значения (цвет шрифта становится серым).
Время последнего обновления данных указано в правой части экрана.

Назначение столбцов таблицы

Иконка	Столбец
	Текущие значения на приборе
	Значения последнего часового архива
	Значения последнего суточного архива
	Общие суммарные значения интеграторов прибора

Особенности параметров

Некоторые параметры имеют только текущие значения (например, объёмный расход, мощность).
Другие — только интегральные значения накопления (масса, объём, энергия).
Для отдельных параметров в столбцах архивов выводятся средние значения за период (например, температура в трубопроводах).

Дополнительные материалы по параметрам:

3. Паспортизация¶

В этом разделе отображена информация об объекте указанная в разделе настроек "Паспортизация".

• Описание объекта¶

Информационный текст в свободной форме описывающий данный объект и его устройства.

• Фотографии и изображения¶

В этом блоке представлены загруженные фотографии объекта. (Для просмотра изображения в увеличенном виде достаточно нажать на его миниатюру.)

• Документация¶

В качестве документации могут прилагаться:

Руководства пользователя на оборудование;
Планы работ;
Эксплуатационные характеристики;
Другие сопутствующие документы.

Автообновление

Так как на странице отображаются актуальные данные о состоянии объекта и параметрах (моментальные, часовые, суточные), страница автоматически обновляется через заданные интервалы времени.
