Редактор мнемосхем¶
Раздел «Редактор мнемосхем» предназначен для создания и редактирования технологических мнемосхем объектов и групп, а также дашбордов.
Мнемосхемы позволяют наглядно представить технологическую схему объекта, расположение оборудования и связи между его элементами, а также отображать текущие («живые») значения параметров, получаемых с устройств.
С помощью редактора пользователь может создавать собственные схемы и дашборды с нуля или на основе существующих шаблонов, изменять ранее созданные схемы, добавлять элементы из библиотек и настраивать отображение параметров.
При регистрации устройств в системе для некоторых типов оборудования могут использоваться базовые шаблоны схем, соответствующие типу и конфигурации устройства. Такие шаблоны можно использовать как основу для создания собственных мнемосхем.
Подробнее о назначении технологических мнемосхем и дашбордов, их отображении и работе с ними см. в статье «Работа со схемами и дашбордами».
Важно!
Редактор мнемосхем доступен только при наличии соответствующих прав (подробнее о правах — в разделе «Пользователи и роли»).

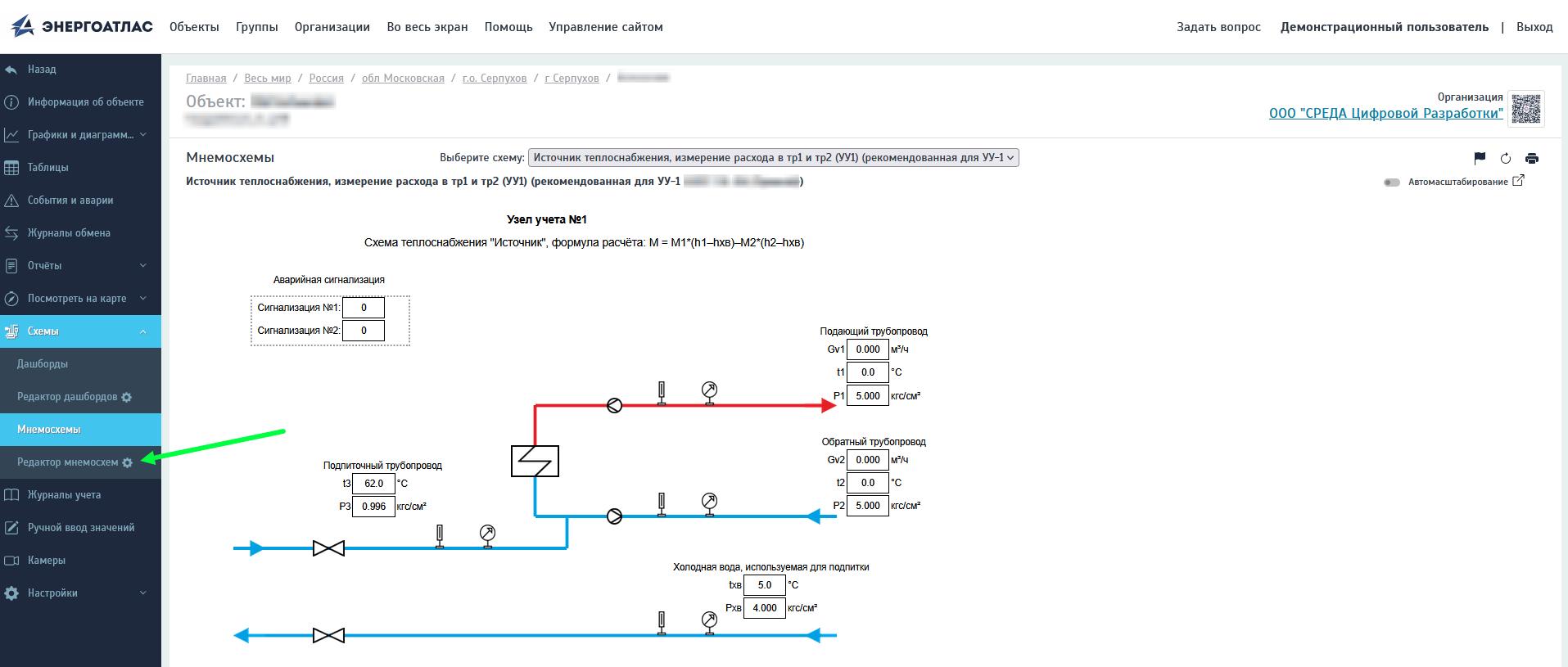

Для перехода в редактор откройте вкладку «Схемы» на странице объекта или группы и выберите пункт «Редактор мнемосхем».
Переход в редактор мнемосхем
Основные вкладки редактора¶
В верхней части редактора расположены вкладки для работы со схемами, дашбордами, шаблонами и базовыми элементами.

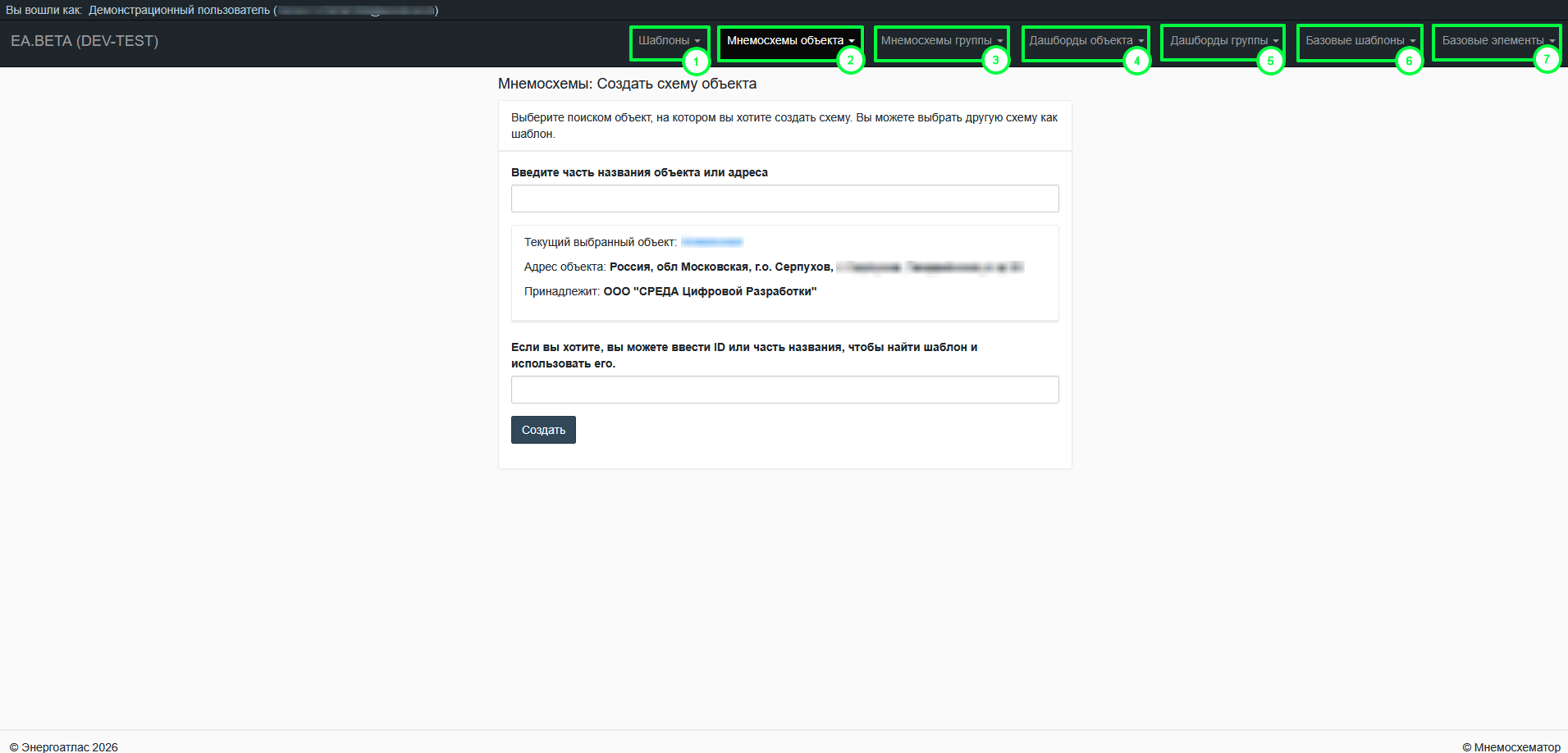

Основные вкладки редактора
В редакторе доступны следующие вкладки:
| № | Вкладка | Назначение |
|---|---|---|
| 1 | Шаблоны | Работа с шаблонами схем выбранной компании. Используется для просмотра, создания и редактирования шаблонов, относящихся к компании. |
| 2 | Мнемосхемы объекта | Создание и редактирование мнемосхем, привязанных к выбранному объекту. |
| 3 | Мнемосхемы группы | Создание и редактирование мнемосхем, привязанных к выбранной группе. |
| 4 | Дашборды объекта | Создание и редактирование дашбордов, привязанных к выбранному объекту. |
| 5 | Дашборды группы | Создание и редактирование дашбордов, привязанных к выбранной группе. |
| 6 | Базовые шаблоны | Работа с базовыми шаблонами схем по типам приборов. Такие шаблоны могут использоваться как основа при создании новых мнемосхем. |
| 7 | Базовые элементы | Работа с базовыми элементами, которые используются при построении мнемосхем и дашбордов. |
Шаблоны компаний и базовые шаблоны отличаются назначением. Шаблоны относятся к выбранной компании, а базовые шаблоны связаны с типами приборов и могут использоваться как исходные варианты схем.
В зависимости от выбранной вкладки меняется набор доступных действий: создание, редактирование, импорт, экспорт или удаление схем, дашбордов и шаблонов.
При работе с объектом в схемах и дашбордах доступны параметры устройств выбранного объекта. При работе с группой доступны параметры узлов учёта, входящих в выбранную группу.
