Работа с шаблонами¶
Шаблоны используются как основа для создания новых мнемосхем. Они позволяют использовать заранее подготовленную технологическую схему, расположение элементов, настройки отображения и привязки параметров, не создавая мнемосхему полностью с нуля.
В редакторе предусмотрены два типа шаблонов:
- Шаблоны - шаблоны схем, относящиеся к выбранной компании;
- Базовые шаблоны - шаблоны схем, связанные с определёнными типами приборов.
Использование шаблонов упрощает создание однотипных мнемосхем и позволяет применять ранее подготовленные варианты схем для новых объектов и устройств.
Шаблоны компании¶
Для работы с шаблонами компании выберите вкладку «Шаблоны» в верхнем меню редактора.

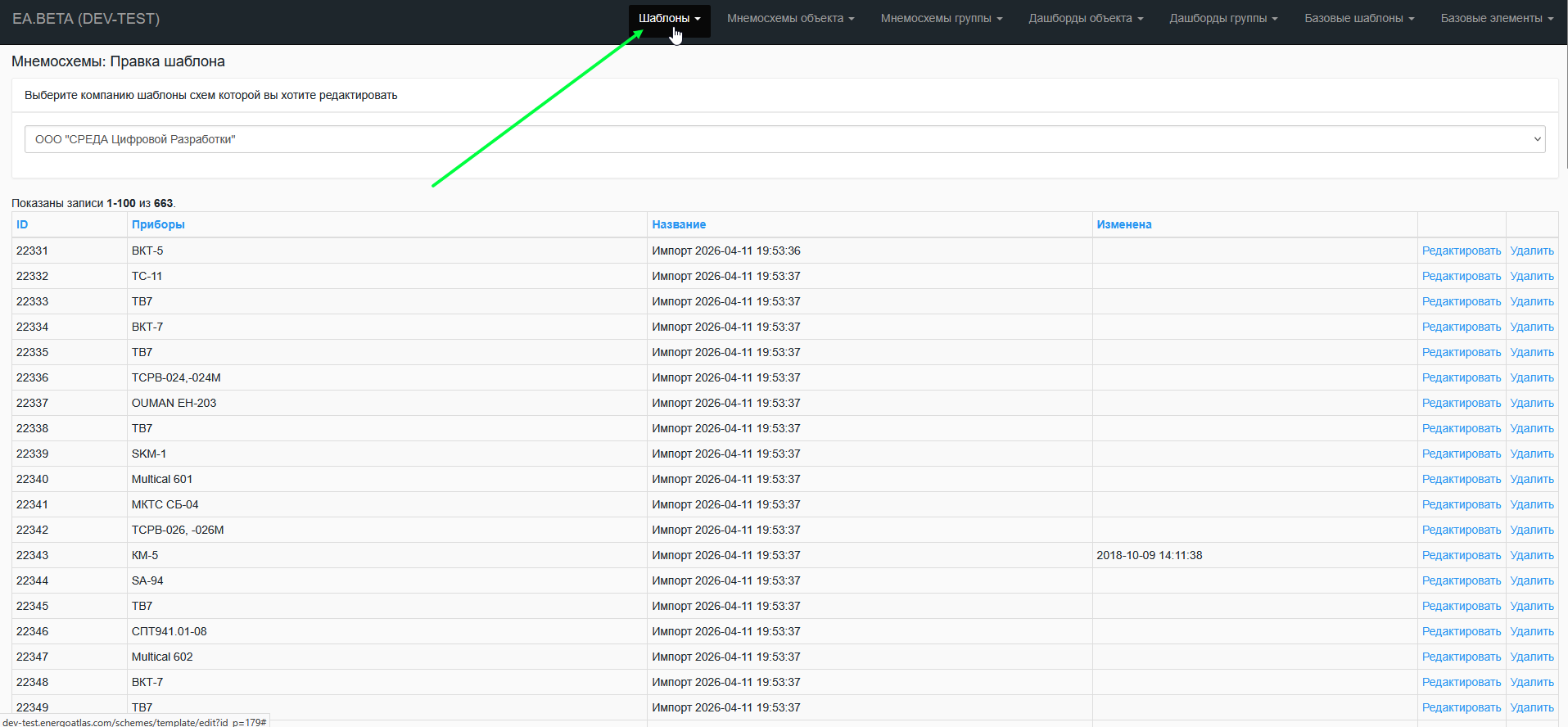

Вкладка «Шаблоны»
На странице необходимо выбрать компанию, с шаблонами которой требуется работать.
После выбора компании отображаются доступные для неё шаблоны схем.
В зависимости от прав пользователя в разделе можно создавать новые шаблоны, редактировать существующие и выполнять другие доступные действия с шаблонами.
Важно!
Доступ к созданию и редактированию шаблонов зависит от прав пользователя.
Базовые шаблоны¶
Вкладка «Базовые шаблоны» предназначена для работы с шаблонами, связанными с типами приборов.
Вкладка «Базовые шаблоны»
Для просмотра базовых шаблонов выберите необходимый тип прибора. После этого отображаются шаблоны, предназначенные для выбранного типа оборудования.
Базовый шаблон может содержать заранее подготовленную технологическую схему, соответствующую типу и конфигурации прибора. Такой шаблон можно использовать как основу при создании новой мнемосхемы, а затем изменить её в соответствии с особенностями конкретного объекта.
Базовые шаблоны предназначены для различных типов и моделей приборов. При регистрации устройства система может использовать информацию о его типе и конфигурации для выбора подходящей типовой схемы.
Предложенный системой шаблон можно использовать как готовую схему либо взять за основу для создания собственной мнемосхемы.
Для базовых шаблонов в редакторе дополнительно доступны параметры «Идентификатор схемы» и «Глобальный шаблон».
- Идентификатор схемы - используется для обозначения шаблона в системе и отображается в таблице базовых шаблонов в столбце «Код».
- Глобальный шаблон - задаёт глобальный статус шаблона. Его состояние отображается в таблице базовых шаблонов в столбце «Публичная?».
Шаблоны компании и базовые шаблоны отличаются назначением: шаблоны компании относятся к выбранной организации, а базовые шаблоны связаны с определёнными типами приборов.
Использование шаблона при создании схемы¶
При создании новой мнемосхемы можно использовать уже существующую схему или шаблон в качестве основы.
Для этого в форме создания введите ID или часть названия шаблона в поле поиска и выберите подходящий вариант из списка. Доступные шаблоны могут различаться в зависимости от производителя, модели прибора и используемой схемы учёта.

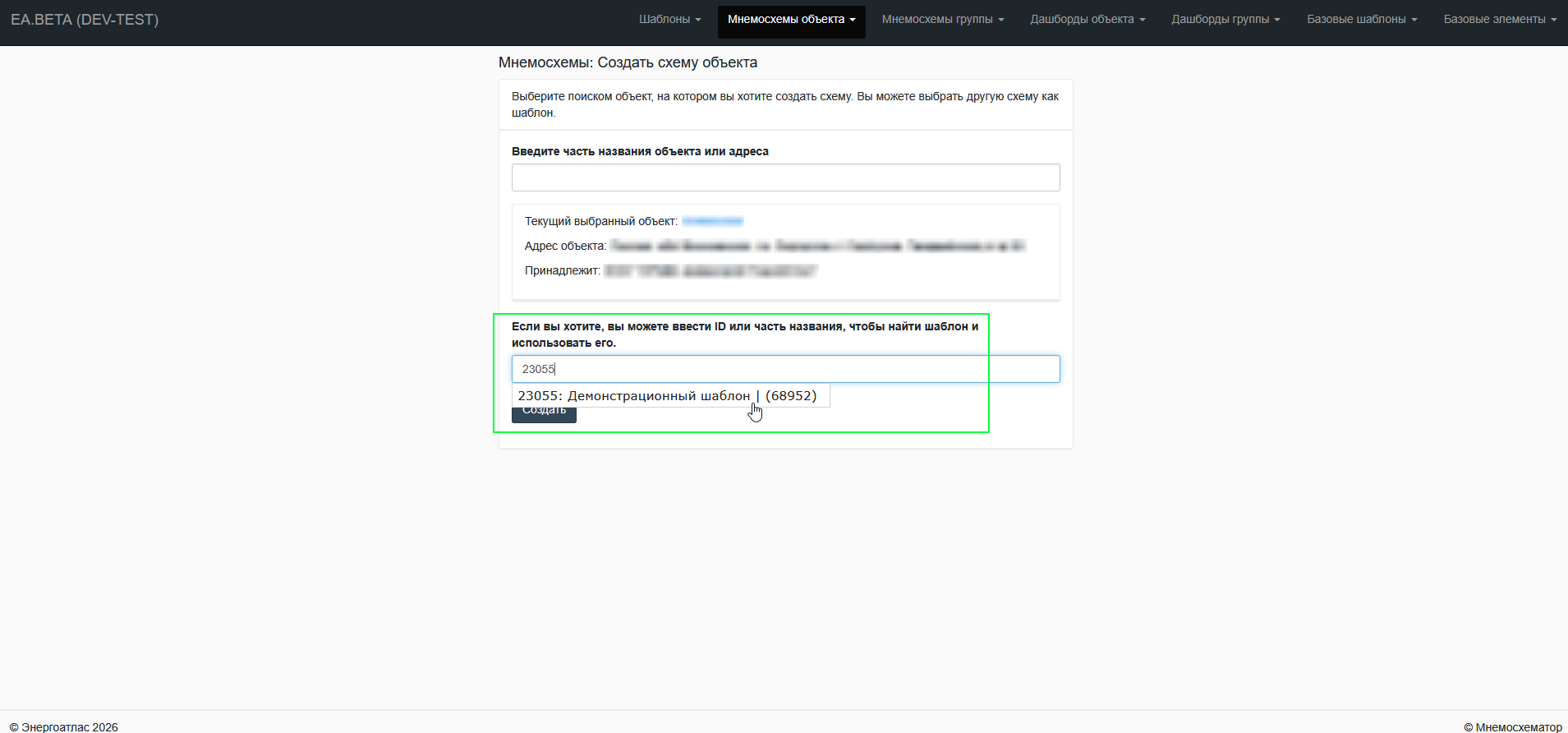

Выбор шаблона при создании схемы
После выбора шаблона нажмите кнопку «Создать». Выбранный шаблон будет использован как основа новой схемы.
После открытия редактора шаблон можно изменить: добавить или удалить элементы, изменить их расположение и настроить отображаемые параметры.
Если шаблон не выбран, новая схема создаётся с нуля и в редакторе открывается пустая рабочая область.
Подробнее о создании схем см. в статье Создание и редактирование схем и дашбордов.
