Работа с элементами и фигурами¶

Библиотеки элементов и фигур содержат графические элементы, используемые при создании схем и дашбордов: изображения технологического оборудования, приборов, трубопроводов, элементов управления и другие обозначения.

Элементы объединяются в классы. В редакторе доступны стандартные классы элементов, а также возможность создавать собственные классы и добавлять в них пользовательские элементы.

Работа с классами и элементами¶

Для работы с классами и изображениями элементов откройте вкладку «Базовые элементы» в верхнем меню редактора.

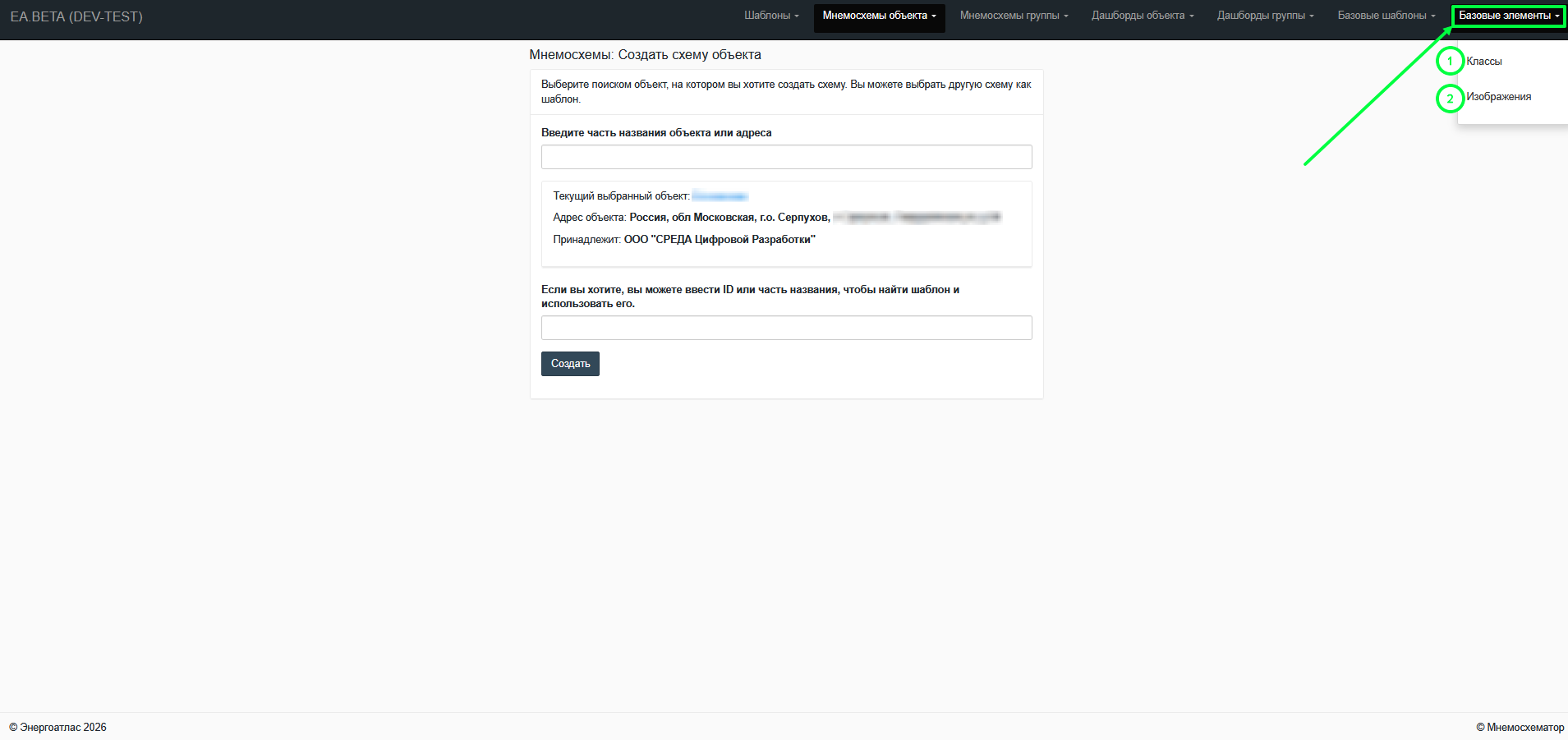

Меню «Базовые элементы»

В выпадающем меню доступны два раздела:

Классы — просмотр, создание и редактирование классов элементов;
Изображения — просмотр и добавление изображений, используемых в качестве элементов.

Классы элементов¶

Для просмотра существующих классов выберите «Базовые элементы» → «Классы».

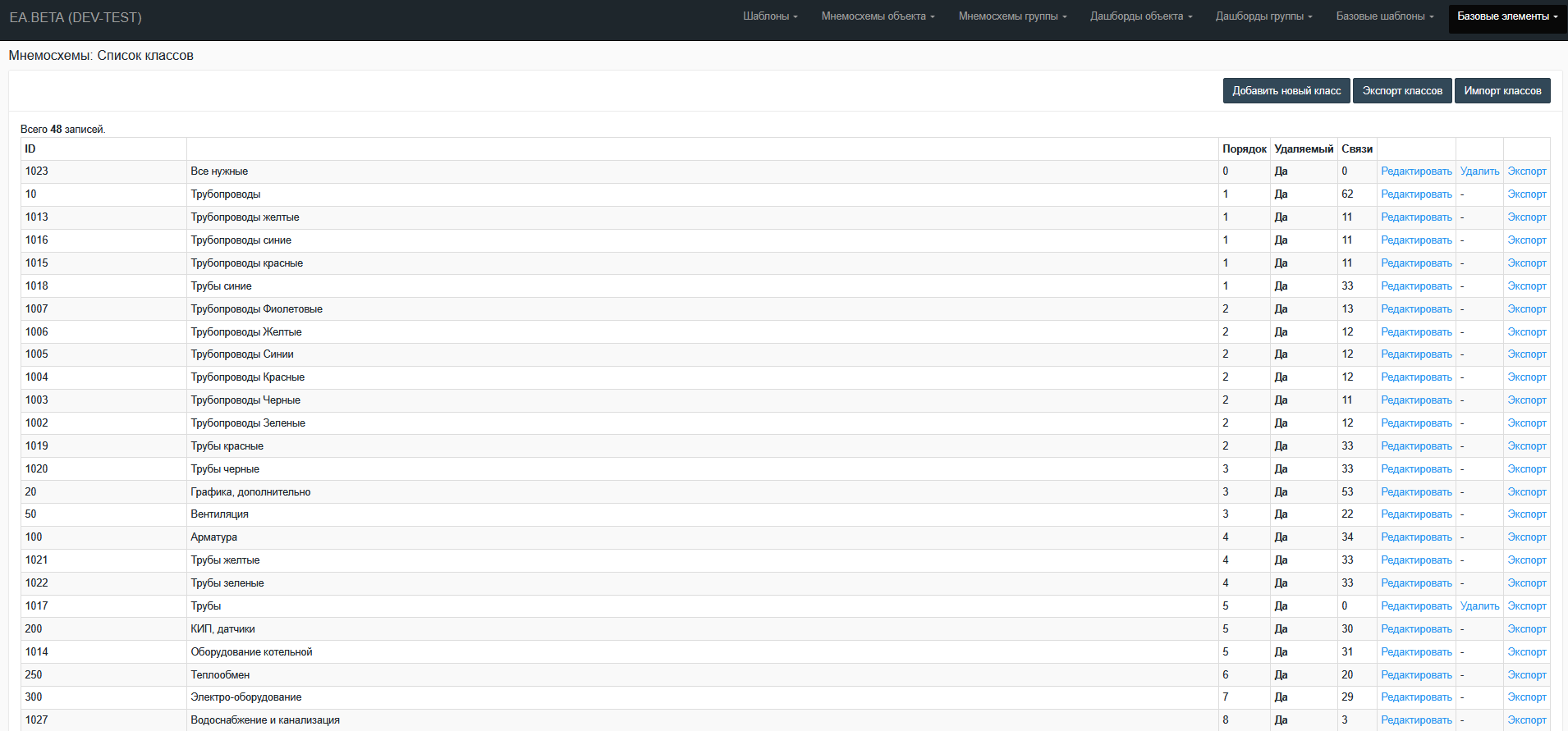

Список классов элементов

На странице отображается список существующих классов. Классы используются для объединения элементов по назначению и определяют, в какой библиотеке они будут отображаться в редакторе.

Существующие классы можно редактировать, изменяя их название и порядок отображения.

Для каждого класса отображаются его идентификатор, название, порядок отображения, возможность удаления и количество связанных с ним элементов. Также доступны действия для редактирования и экспорта классов.

Для создания собственного класса нажмите кнопку «Добавить новый класс».

Важно!

Доступ к созданию и редактированию классов зависит от прав пользователя.

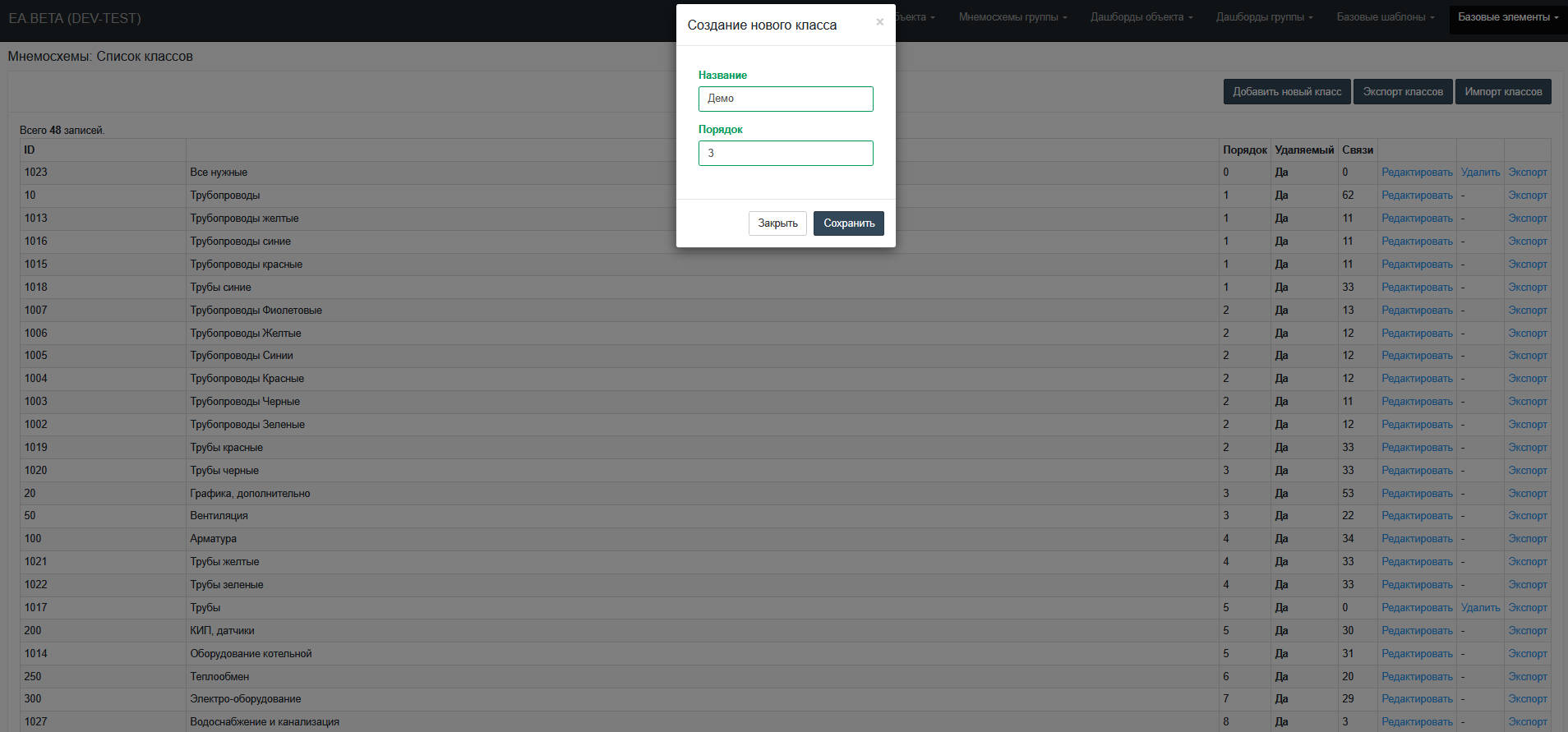

Создание нового класса

В форме создания укажите:

Название — название нового класса;
Порядок — порядок отображения класса в списке.

После заполнения полей нажмите кнопку «Сохранить». Созданный класс станет доступен для выбора при добавлении новых элементов.

Добавление элементов¶

Для просмотра и добавления элементов выберите «Базовые элементы» → «Изображения».

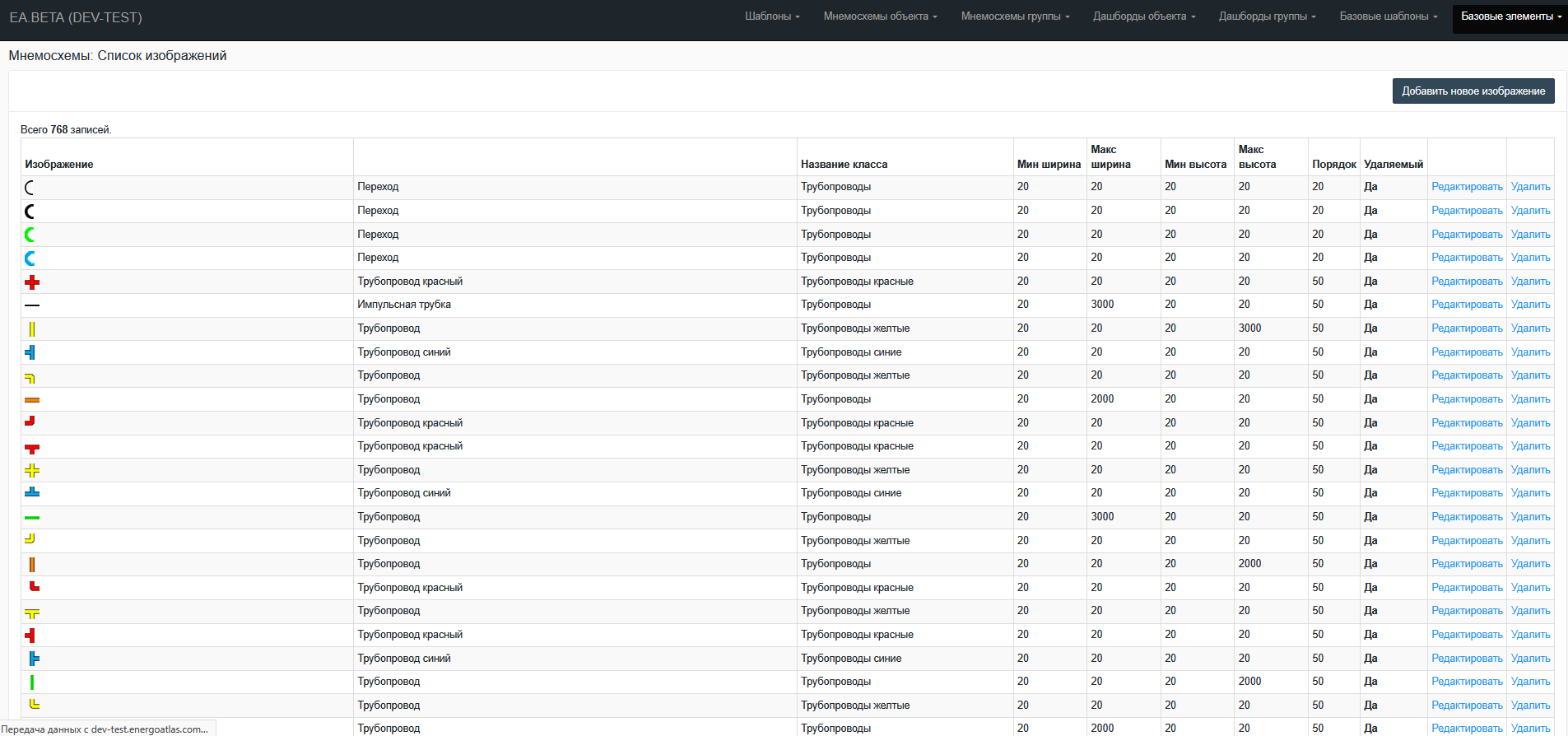

Список изображений

В таблице отображаются ранее добавленные изображения, их названия, принадлежность к классу, допустимые размеры и другие параметры.

Существующие элементы можно редактировать. Для этого в строке нужного элемента нажмите «Редактировать».

При редактировании можно изменить название элемента, его класс, порядок отображения, допустимые размеры, а также заменить используемое изображение. После внесения изменений нажмите кнопку «Сохранить».

Для создания нового элемента нажмите кнопку «Добавить новое изображение».

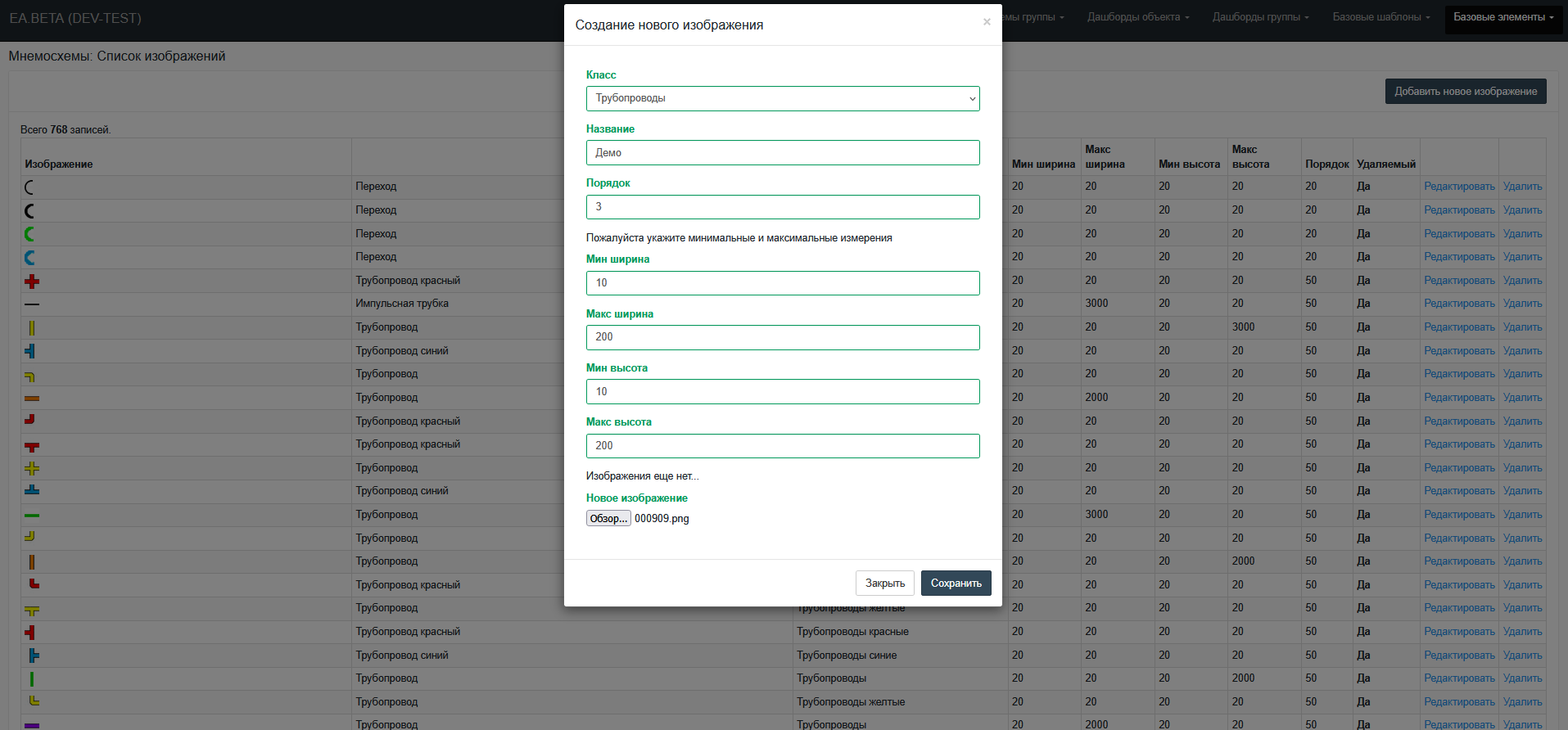

Создание нового изображения

В форме создания укажите:

Класс — класс, в библиотеке которого будет отображаться элемент;
Название — название элемента;
Порядок — порядок отображения элемента в библиотеке;
Мин ширина и Макс ширина — допустимые границы изменения ширины элемента;
Мин высота и Макс высота — допустимые границы изменения высоты элемента.

В поле «Новое изображение» нажмите кнопку «Обзор» и выберите файл изображения.

После заполнения необходимых полей нажмите кнопку «Сохранить». Добавленный элемент станет доступен в выбранном классе библиотеки элементов редактора.

Список классов¶

В разделе «Список классов» представлены библиотеки элементов, используемых при создании схем и дашбордов.

К основным классам относятся:

Трубопроводы;
Трубы синие;
Трубы красные;
Трубы чёрные;
Трубы зелёные;
Трубы жёлтые;
Оборудование котельной;
Ярлыки;
Графика, дополнительно;
Вентиляция;
Арматура;
КИП, датчики;
Теплообменное оборудование;
Электро;
Насосы, резервуары, оборудование;
Приборы;
Элементы управления;
Информация, навигация, оформление;
Пометки.

Трубопроводы¶

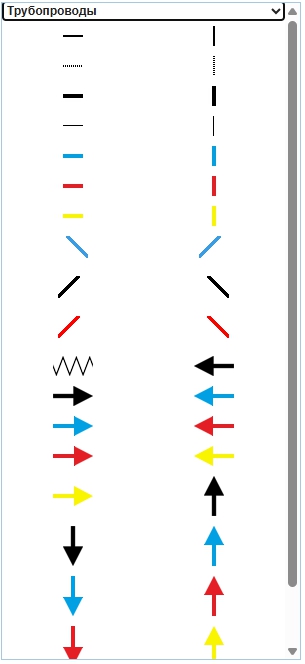

Класс «Трубопроводы» содержит основные элементы для построения трубопроводных схем: линии различного типа и цвета, соединительные участки, обозначения направления потока и другие элементы.

Класс «Трубопроводы»

Цветные трубопроводы¶

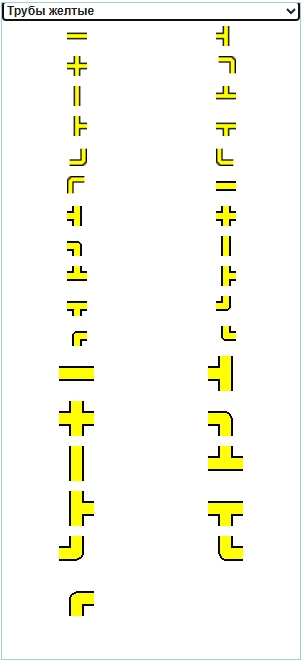

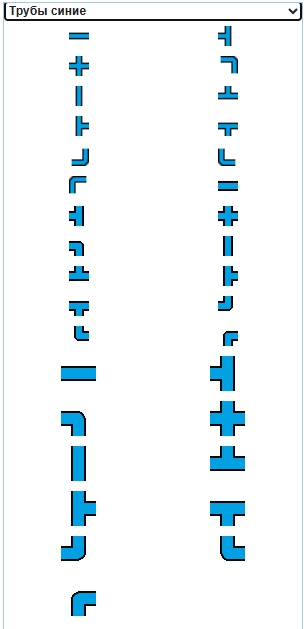

Классы «Трубы синие», «Трубы красные», «Трубы чёрные», «Трубы зелёные» и «Трубы жёлтые» содержат отдельные наборы трубопроводных элементов соответствующего цвета. В них представлены прямые участки, повороты, ответвления, соединения и другие элементы для построения трубопроводных схем.

Синие	Красные	Чёрные	Зелёные	Жёлтые

Оборудование котельной¶

Класс «Оборудование котельной» содержит графические элементы, используемые для построения схем котельных и тепловых пунктов. В библиотеке представлены насосы, запорная арматура, теплообменное оборудование, ёмкости, элементы отображения пламени и другие обозначения технологического оборудования.

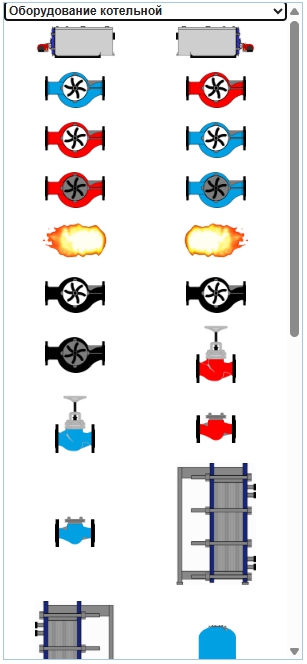

Класс «Оборудование котельной»

Ярлыки¶

Класс «Ярлыки» содержит графические элементы для визуального выделения участков схемы или дашборда, размещения подписей и обозначений.

В классе представлены прямоугольные и фигурные ярлыки различных цветов, которые можно использовать для оформления и акцентирования отдельных элементов.

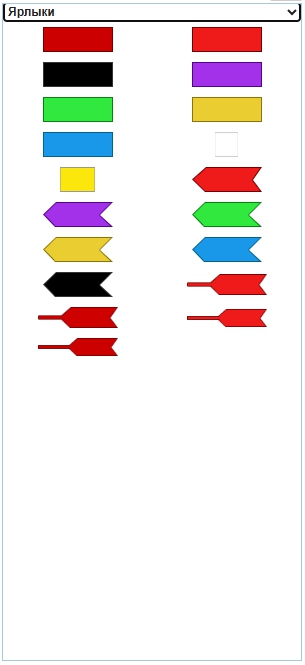

Класс «Ярлыки»

Графика, дополнительно¶

Класс «Графика, дополнительно» содержит дополнительные графические элементы для оформления схем и дашбордов. В нём представлены элементы для изменения цвета фона, геометрические фигуры и другие вспомогательные элементы.

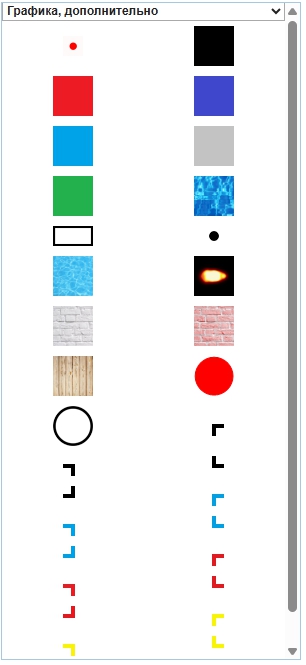

Класс «Графика, дополнительно»

УГО	Краткий перечень обозначений
	Аварийная метка - графический элемент с анимацией.
	Изображение пламени
	Изображение кирпичной кладки
	Изображение воды
	Изображение воды
	Изображение кирпичной кладки
	Изображение древесины

Вентиляция¶

Класс «Вентиляция» содержит различные элементы для отображения схем вентиляции.

Класс «Вентиляция»

Вентиляция	Краткий перечень обозначений

Арматура¶

Класс «Арматура» содержит большой выбор различных элементов арматуры для трубопроводов.

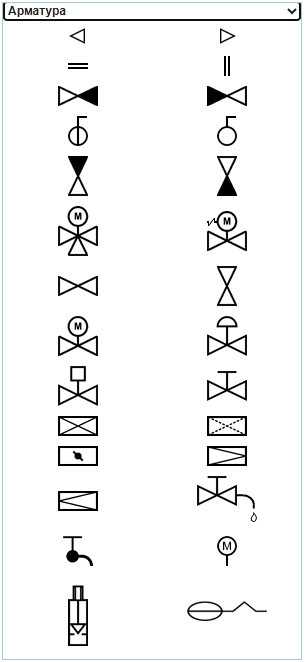

Класс «Арматура»

Арматура	Краткий перечень обозначений

КИП, датчики¶

Класс «КИП, датчики» содержит различные датчики и элементы соединения.

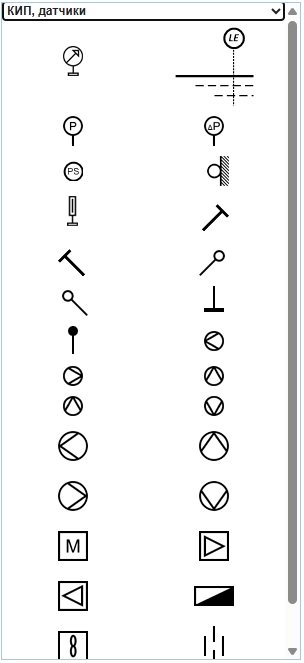

Класс «КИП, датчики»

КИП, датчики	Краткий перечень обозначений

Теплообменное оборудование¶

Класс «Теплообменное оборудование» содержит схематические элементы для отображения различного теплообменного оборудования.

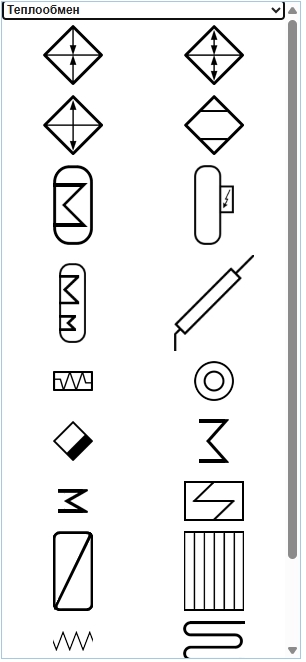

Класс «Теплообменное оборудование»

Теплообменное оборудование	Краткий перечень обозначений

Электро¶

Класс «Электро» содержит схематические элементы для отображения различного электрического оборудования.

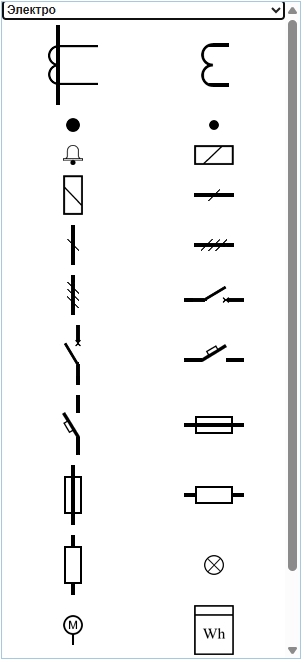

Класс «Электро»

Электро	Краткий перечень обозначений

Насосы, резервуары, оборудование¶

Класс «Насосы, резервуары, оборудование» содержит схематические элементы для отображения различного водопроводного оборудования.

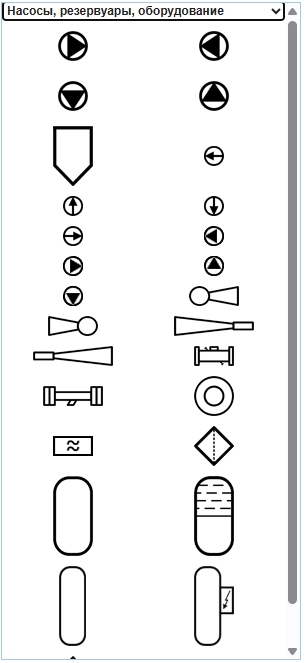

Класс «Насосы, резервуары, оборудование»

Насосы, резервуары, оборудование	Краткий перечень обозначений

Приборы¶

Класс «Приборы» содержит схематические изображения и фотографии различных приборов.

Класс «Приборы»

Приборы	Краткий перечень обозначений

Элементы управления¶

Класс «Элементы управления» содержит элементы, предназначенные для управления параметрами непосредственно со схемы или дашборда.

Класс «Элементы управления»

УГО	Краткий перечень обозначений
	Записываемый параметр - произвольное значение - поле, с помощью которого можно записать произвольное значение в записываемый параметр.
	Записываемый параметр - предустановленное значение - кнопка, с помощью которой можно записать предустановленное значение в записываемый параметр. Можно добавить несколько параметров, каждому из которых соответствует отдельная кнопка.
	Мультикнопка - позволяет работать с несколькими параметрами при помощи одной кнопки.
	Переключатель - позволяет управлять параметром с помощью переключателя.
	Ползунок - позволяет управлять значением параметра перемещением ползунка.

Информация, навигация, оформление¶

Класс «Информация, навигация, оформление» содержит элементы для отображения информации, навигации и дополнительного оформления схем и дашбордов.

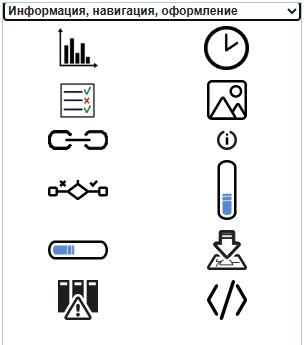

Класс «Информация, навигация, оформление»

УГО	Краткий перечень обозначений
	График - позволяет разместить на схеме или дашборде график.
	Дата-время - позволяет разместить на схеме или дашборде текущие дату и время.
	Панель состояний - отображает состояния выбранных параметров в виде отдельных индикаторов.
	Встраиваемое изображение - позволяет разместить на схеме или дашборде пользовательское изображение.
	Внутренняя ссылка - позволяет добавить ссылку для перехода на другую схему.
	Примечания схемы - позволяет разместить элемент, при нажатии на который отображается заданная информация.
	Условный оператор - выводит заданную информацию, например текст, изображение или цветовой индикатор, при выполнении определённых условий для параметра.
	Индикатор вертикальный - позволяет отображать уровень заполнения относительно выбранного параметра в заданном диапазоне.
	Индикатор горизонтальный - позволяет отображать уровень заполнения относительно выбранного параметра в заданном диапазоне.
	Импорт элементов другой схемы - позволяет импортировать в текущую схему элементы другой схемы.
	События на объекте - добавляет на схему таблицу аварий и событий текущей компании. Подробнее см. в статье Просмотр событий и аварий компании.
	iFrame - добавляет область, в которой отображается сторонний контент по указанному URL в формате HTTP или HTTPS.

Пометки¶

Класс «Пометки» содержит элементы для отображения текстовой информации, значений параметров и визуального выделения участков схемы или дашборда.

Класс «Пометки»

УГО	Краткий перечень обозначений
	Невидимый - позволяет добавить элемент для отображения текста или значений одного или нескольких параметров без видимого графического оформления.
	Сплошное выделение - рамка со сплошной линией для визуального выделения участка схемы или дашборда.
	Пунктирное выделение - рамка с пунктирной линией для визуального выделения участка схемы или дашборда.
